Tecsar Trek SA-TS21, чи потрібен контролер доступу для приватного будинку

Точніше, не тільки для будинку, а й для квартири. Спойлер: потрібен. Якщо ви – та людина, що іноді може забути вдома, чи загубити ключі від помешкання, то ця стаття для вас.

Навіть, якщо ви ніколи не губили ключі, то хтось із ваших рідних точно губив. Звичайно, можна зробити й дублікат, але на це потрібен час. Погодьтесь, коли ви приходите додому, і лише зараз виявили, що ключів в кишені немає, ви задаєте собі питання: “Чи можу я потрапити до помешкання без ключа?” Відповідь на це питання – так! Автономний контролер доступу дозволяє увійти до приміщення, (точніше відкрити замок), декількома способами. Це може бути код, який ви наберете на клавіатурі, прикладена до контролера спеціальна безконтактна картка чи брелок, деякі контролери мають сканер відбитку пальця і, навіть, можуть керуватися віддалено – зі смартфону.

Знайомство з Tecsar Trek SA-TS21

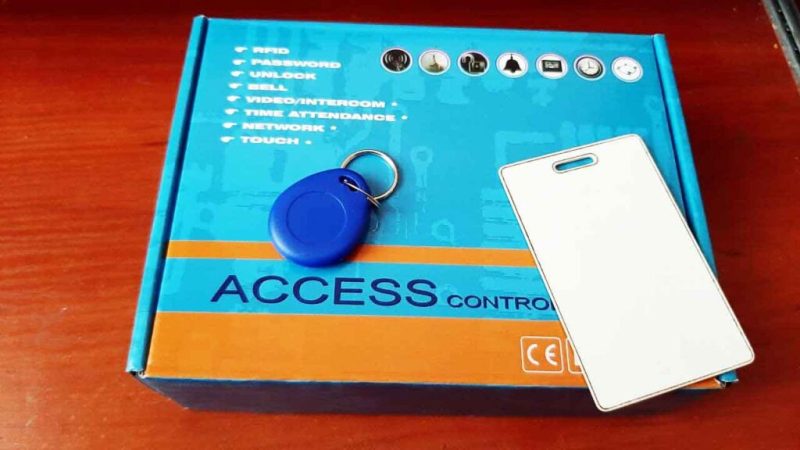

Сьогоднішній огляд буде присвячено контролеру Tecsar модель Trek SA-TS21. Його перевагою є невелика вартість, але при тому – достойні характеристики. Він має клас захисту IP65, що дозволяє розміщувати його навіть на вулиці. Діапазон робочих температур контролера – -20 ° C – + 60 ° C. Сенсорна клавіатура, кількість символів PIN коду – 4 цифри. Вбудований зчитувач працює з картками чи брелками Em-Marine. Пам’ять пристрою дозволить додати до 4000 унікальних користувачів (1000 з яких картка).

Tecsar Trek SA-TS21

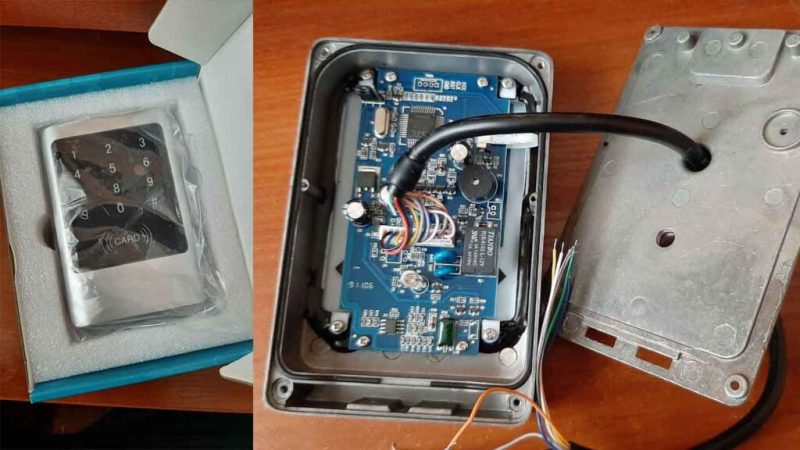

Корпус контроллера виготовлений з металу. Якщо вам буде цікаво, то під його кришкою, що закріплена 6 гвинтами, ви побачите плату з електронними компонентами. В правій нижній її частині знаходиться реле, яке займається комутацією контактів від електромагнітного або електромеханічного замка. Згідно інструкції це три провода від контролера: оранжевий – спільний, та коричневий і рожевий (NC та NO відповідно).


Трохи нижче роз’єму на платі бачимо сенсор освітлення на пластиковій стійці, Світло на нього може попасти через прозорий отвір в кришці, і лише в тому випадку, коли пристрій не закріплено до стіни чи дверей. Тут сенсор виконує роль тампера, коли хтось спробує зірвати контролер зі свого “законного” місця – зпрацює зумер і відлякає хулігана.

На фото видно, що від вологи пристрій по периметру захищає ущільнювальна гума.

Корпус Tecsar Trek SA-TS21

До девайсу є можливість підключити кнопку виходу, і таку ви, мабуть, бачили всередині під’їздів багатоквартирних будинків або на виході з офісів. Крім того, на клавіатурі є зображення дзвінка. Контролер дає змогу підключити дверний дзвінок, при натисканні кнопки ви його почуєте.

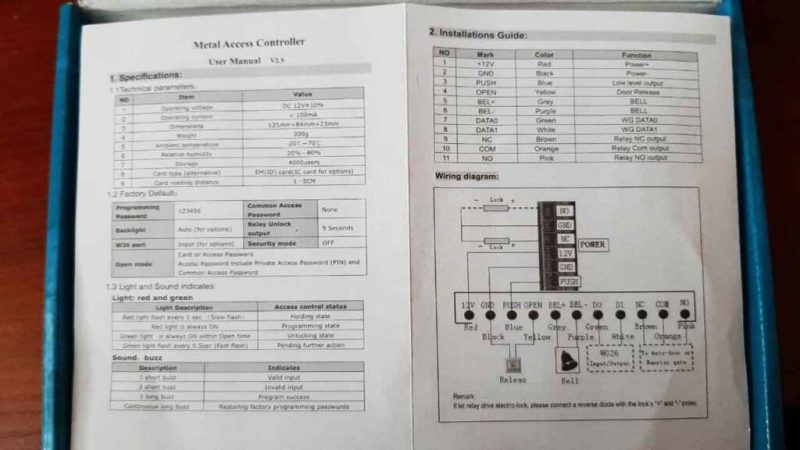

Нижче на фото маєте змогу ознайомитись з характеристиками та розпіновкою контролера.

Інструкція Tecsar Trek SA-TS21

Монтаж СКУД контролера TECSAR TREK SA-TS21

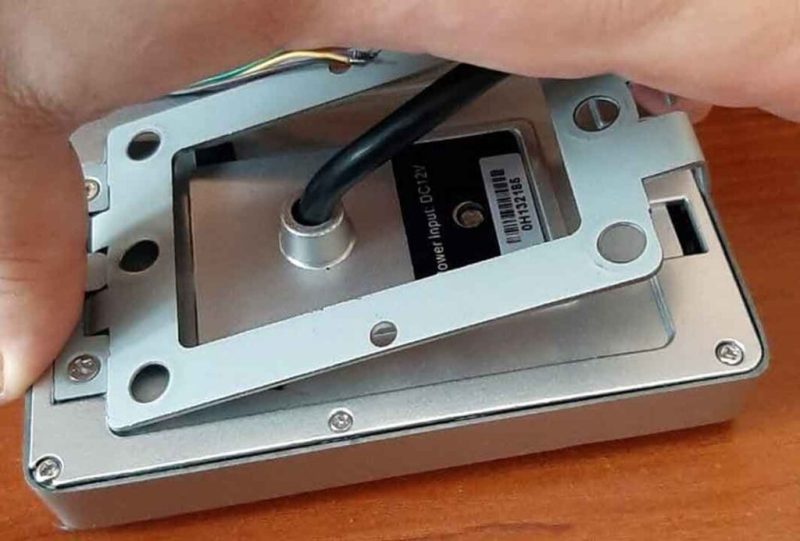

Розміщувати та закріплювати девайс можна як на металевих, так і на дерев’яних поверхнях. Для цього зніміть монтажну пластину, викрутивши два гвинти внизу корпусу, і прикріпіть в першу чергу її. Забезпечте доступ до дротів контролера або через наскрізний отвір, або за допомогою кабель-каналу з дротами до замка та джерела живлення. Забув сказати, так як реле буде керувати замком, то БУЗ купувати не треба, до замка буде пряме підключення до живлення, а реле на одну секунду буде замикати електричне коло.

Монтажна пластина контролера доступу

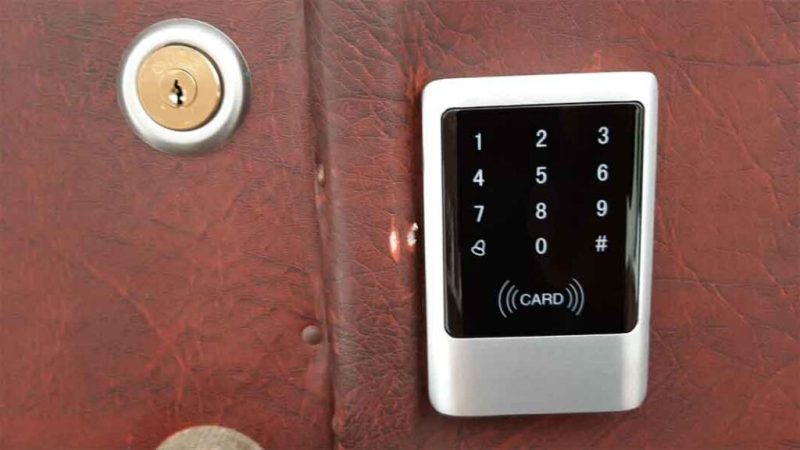

Повернемося до монтажу. Після того, як з’єднаєте відповідні дроти пристрою, можете перевірити контролер в роботі. Після цього, розмістіть девайс на монтажній пластині. Останнє що потрібно зробити – закрутити два гвинти знизу. Тим ви міцно прикріпите контролер до пластини.

Автономний контролера доступу

Основну роботу зроблено. Вам залишилось лише додати користувачів в пам’ять пристрою. Як це зробити описано в паперовій інструкції. Дуже рекомендую змінити код адміністратора, адже в нового пристрою він завжди однаковий.

На сьогодні все. Побачимось!

PS:

Вже після того, як стаття була написана, подумав що,  оскільки тут встановлено реле з “сухими” контактами, (оранжевий та рожевий), можна до них під’єднати не замок, а наприклад zigbee датчик (кнопка або геркон). Датчик буде відправляти інформацію про подію до власного контролера розумного будинку, а той, в свою чергу, відкриє розумний замок чи щось інше.
