Електромеханічний замок ATIS Lock SS
Сьогоднішній огляд буде присвячено досить простому електромеханічному пристрою. Простому, але від того, не менш надійному. Замок призначений для внутрішніх і для зовнішніх встановлень. Але, перед придбанням, раджу звернути увагу на останні символи після слів «ATIS Lock» в назві моделі. CH – означає, що замок виготовлено з хромованого металу, тобто він може бути чутливим до впливу корозії і бажано проводити його інсталяцію в закритих приміщеннях. SS – виготовлено з нержавіючої сталі, його можна встановлювати і на вуличних хвіртках приватних будинків. B та G – корпус виготовлено з металу, та оброблено спеціальною стійкою фарбою, що теж дозволяє встановлювати замок зовні, при цьому заощадивши кошти на матеріалі корпусу. В даному випадку літери означають колір: B – чорний, G – сірий.
Іноді в продажу можемо зустріти комбінації SSM – звичайний сталевий, але з підсиленням від продавлювання кнопки, і SS CK – з використанням перфорованих (лазерних) ключів. Далі в тексті я буду описувати всі варіації замка як одну – ATIS Lock SS
Комплектація замка ATIS Lock SS

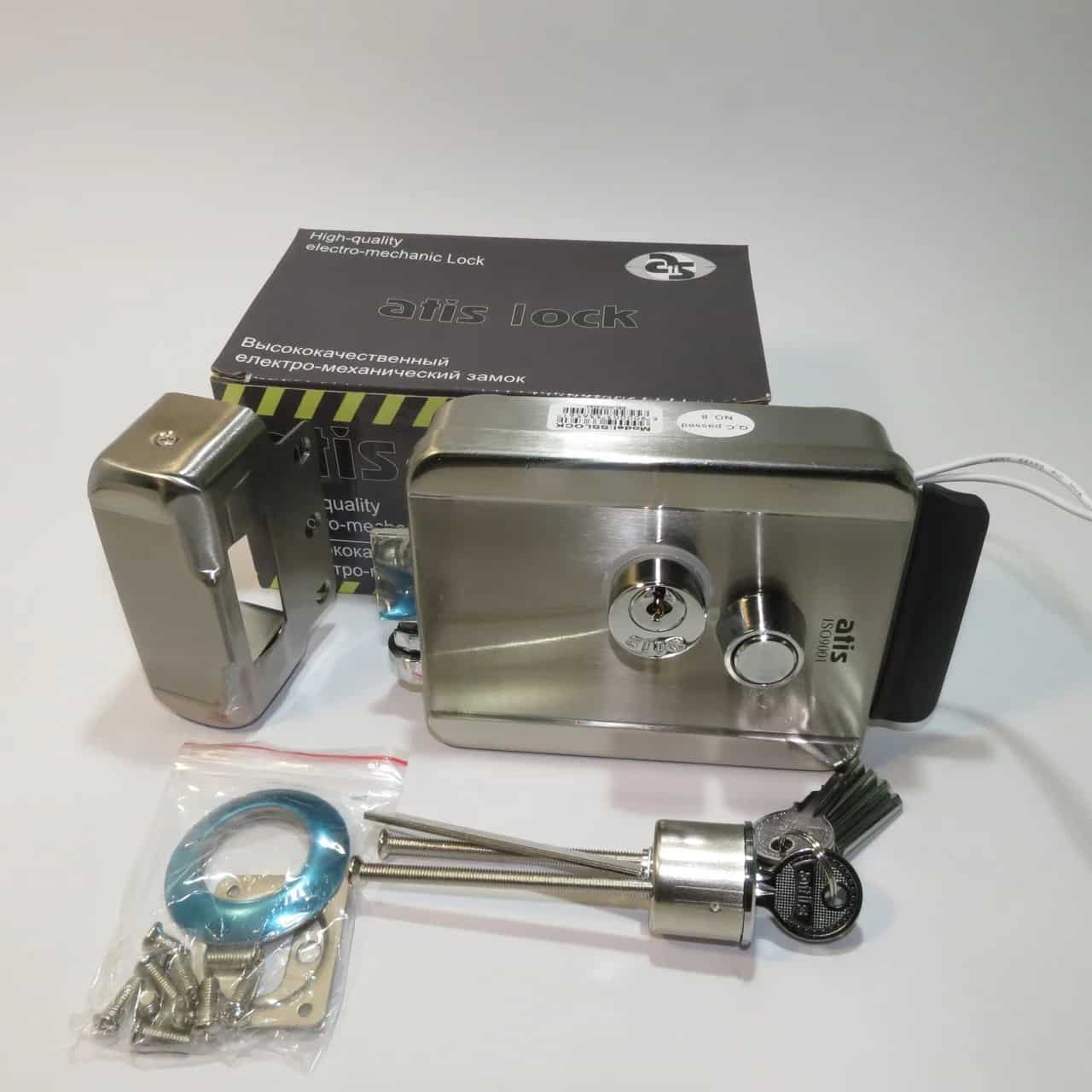

В картонній коробці, крім інструкції та гарантійного талону, знайдемо сам замок з відповідною частиною, серцевину, монтажне кільце, затискаючу пластину до серцевини, п’ять ключів та набір гвинтів. Є можливість встановлювати замок і на правосторонні двері, і на лівосторонні.

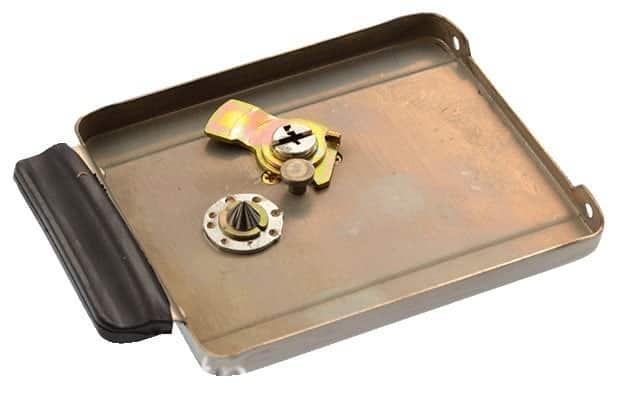

Для зміни напрямку відкривання необхідно зняти кришку замка, зняти шплінт на запираючому ригелі, наступним кроком акуратно зняти дві шайби, не знімаючи пружину, витягнути ригель із корпусу та повернути його на 180 градусів. Далі необхідно вставити ригель на місце і закріпити решту деталей в зворотній послідовності.
Принцип дії електромеханічного замка

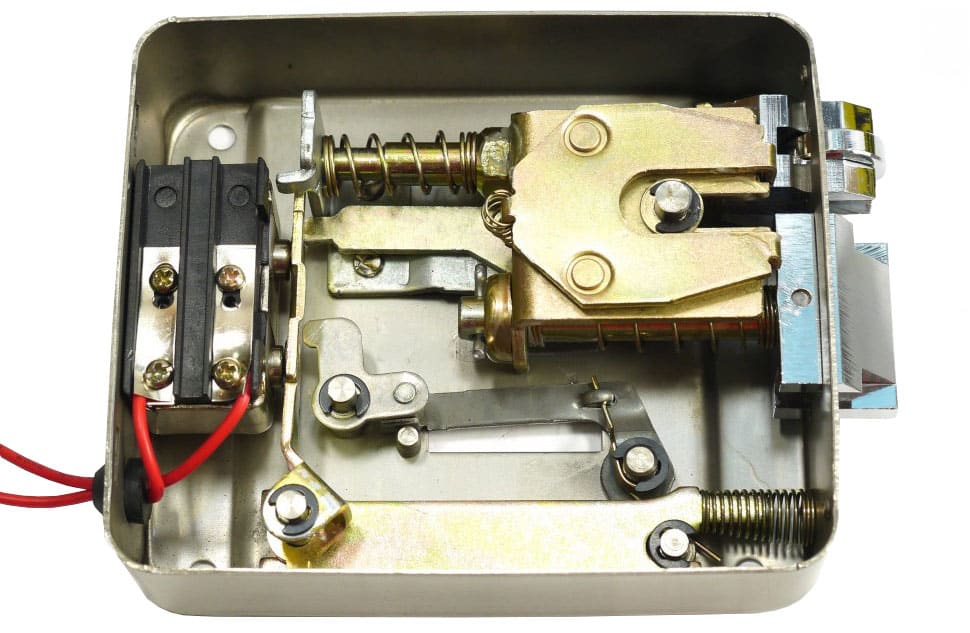

Замок можна відкрити двома способами. Перший спосіб – натискання кнопки на корпусі, це приводить в дію притискну пластину в механізмі замка, а той, в свою чергу, відстрелює запираючий ригель в середину корпусу. Другий спосіб відкривання – це подача короткого імпульсу 12V на електромагнітну котушку, при виникненні електромагнітного поля, вона «підтягне» до себе ту саму притискну пластину, а далі відбудеться те ж саме, що й при натисканні кнопки – замок відкриється.
Мушу зауважити, котушка всередині замка досить «ніжний» пристрій, якщо на неї подавати напругу більше ніж на 3 секунди, вона досить швидко вийде з ладу. Саме для запобігання таких випадків встановлюють БУЗ (Блок управління замком). Це невеличкий пристрій, який по суті є конденсатором, і призначений для накопичення заряду, а, в потрібний момент, його передачі у вигляді короткого електричного імпульсу на котушку замка.
Замок має можливість блокування кнопки виходу, для цього необхідно в закритому положенні замка повернути ключ в замку з середини приміщення. Також можна перевести замок в режим «постійно відкрито», для цього необхідно відкрити замок натиснувши кнопку, та не відпускаючи її повернути ключ в замку з середини приміщення.
В наступних оглядах я покажу як підключити замок до викличної панелі з домофоном, або до зчитуючих пристроїв чи кодових клавіатур.
